RedToolBox 後処理ソフトウェア

REDcatch

RedToolBox 後処理ソフトウェア

RedToolBox

「RedToolBox」は基準局~移動局 GNSS セットアップのポストプロセス(PPK)を実行する後処理ソフトウェアです。 このセットアップは、 地上 デバイスだけでなく、さまざまな UAV/ドローンアプリケーションで一般的に使用されています。

センチメートルレベルの精度で PPK 補正された GNSS パスを生成します。ドローンがキャプチャした画像は、 ドローンのレバーアーム情報と PPK により正確にマッピングされます。

EXIF、 *.txt、 ネイティブソフトウェアファイルなどのさまざまな形式で出 力 さ れ る こ れ ら の 結 果 は 、 Metashape, PIX4Dmapper, PIX4Dmatic, RealityCapture, OpenDroneMap, Terra などのフォトグラメトリソフトウェアやその他のアプリケーションで直接使用できます。

PPKとは?

PPK処理フロー

PPK(後処理キネマティック)の一般的なワークフローは次のとおりです:

飛行中、UAVは搭載GNSSユニットに基づいて各画像にジオタグを追加します。 同時に地上側では基地局(GNSS受信機、エアロコントローラ、電子基準点など)のGNSSデータが記録されます。

飛行終了後、これら二つのGNSSデータは、画像のタイムスタンプによってマッチングされます。 その後、PPK解析結果に基づいて画像のジオタグは、より高精度の座標へ更新されます。

一連のステップは後処理ですので、UAV~基準局間の通信を行うことなくデータを収集することができます。 通信環境や通信距離によるデータ欠損が発生しませんので、信頼性のある測位が可能です。

PPK方式により、GCPの設置数を大幅に削減したうえで、高精度の航空写真測量を行うことができます。

REDtoolbox ソフトウェアと互換性のあるドローンとデバイス

対応UAV
  • DJITM Matrice 4 Enterprise RTK
  • DJITM MAVIC 3 Enterprise RTK
  • DJITM L2 (RGB camera)
  • DJITM Phanton4 RTK
  • DJITM M300 P1 camera, L1 (RGB camera)
  • AutelTM EVO2 RTK
  • YuneekTM H520, H850 RTK
  • EmlidTM Reach kits
  • SepentrioTM mosaik drone kits
  • ubloxTM ZED F9P, M8P chips
  • ubloxTM kits like: TopoDrone, Teokit, metta, etc
  • 3D ImageVector - camera GNSS & IMU
  • 360RTK add-on for Insta360 one x2/x3/x4
  • 出力をフォトグラメトリソフトウェアなどで直接利用

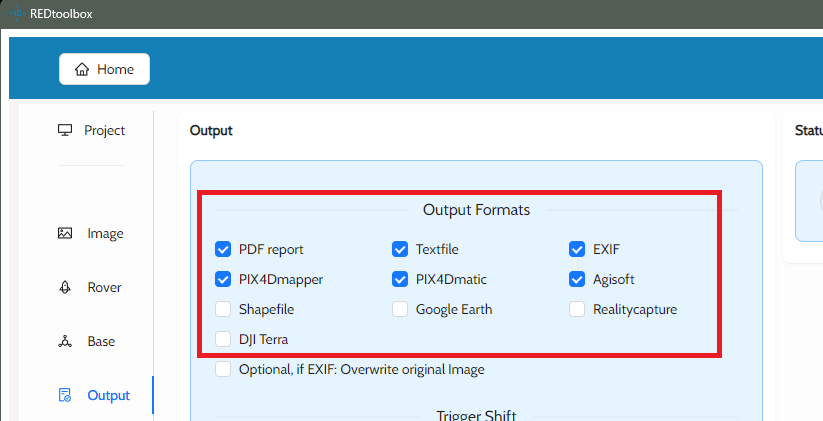

    RedToolBox結果

    解析結果は、プレーンテキスト、画像 EXIF データ、またはネイティブの Agisoft Metashape Professional, Pix4Dmapper,Pix4Dmatic, Shape ファイルなどの他、 Google Earth kmlとして出力され 、追加の変換なしで直接使用できます。

  • Agisoft Metashape Professional
  • Pix4Dmapper / Pix4Dmatic
  • Reality Capture
  • 3D Survey
  • DJI Terra
  • 3D Zephyr
  • EXIF data ジオタギング
  • Text ファイル、Google EarthKML など
  • 主な特徴

  • 最新の PPK アルゴリズム
  • 自動かつ高精度な トリガー割り当てマッピング
  • マルチバンド L1、L2、L5 で GPS、GLONASS、Beidou、Galileo をサポート
  • 複数のフライト (フォルダー)を一括で PPK 処理
  • RINEX ファイルをマージします (時間別の基地局ファイルなど)
  • 独自の基地局データとサービスプロバイダーの基地局データに対応。
  • PPK 解析結果を *.jpg の EXIF 情報に書き込み、更新します
  • あらゆるソフトウェアで最大限の互換性を実現する TXT ファイルを出力します
  • Agisoft Metashape *.psx および Pix4Dmapper *.p4d ファイルを出力します
  • GIS ソフトウェアで使用するための *.shp ファイルを出力します
  • Google Earth 用の *.kml ファイルを出力します
  • PDF レポートを作成する機能
  • ライセンスパックに含まれるもの

  • 1 シート永久ライセンス
  • ソフトウェアのサポート終了まで無償アップデート
  • 処理可能な画像数は無制限、出力に制限はありません
  • REDtoolbox の取り扱いに関する質問に対する優先的なメールおよび電話サポート(英語)
  • 日本語操作マニュアル(株式会社小泉測機製作所 提供)
  • 日本語によるサポート(株式会社小泉測機製作所 提供)
  • お試しデータ解析

    RedToolBoxレポート

    導入前の評価が必要な場合、観測データを送って頂ければ当社で解析いたします。お気軽にお問合せください。
